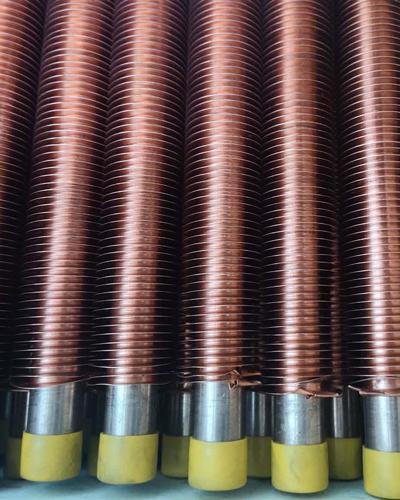

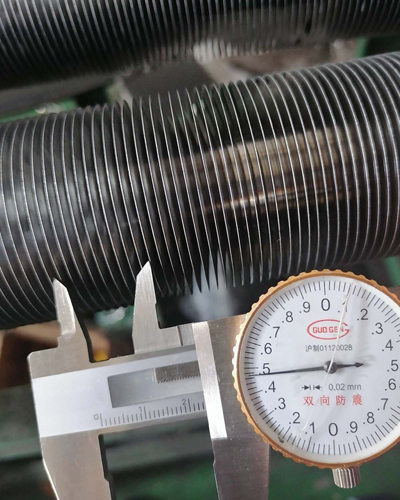

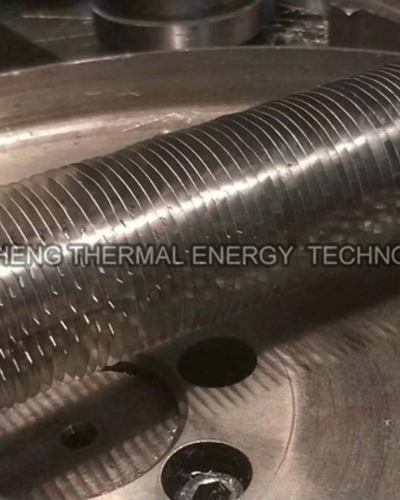

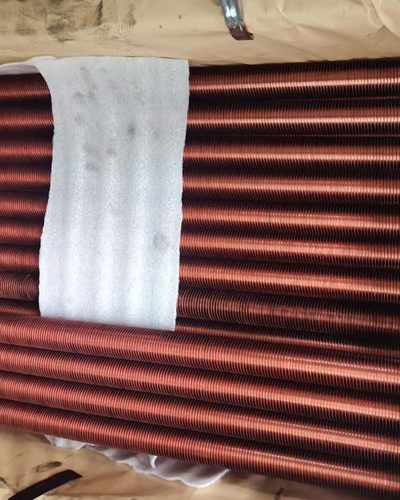

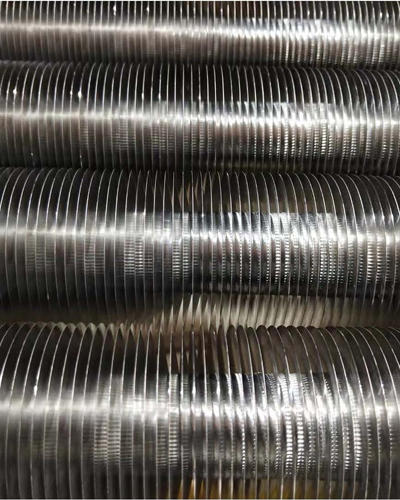

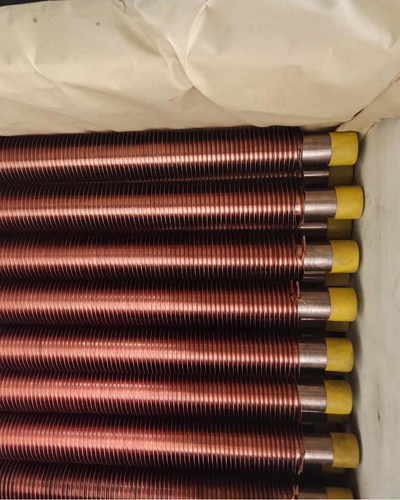

一、缠绕翅片管 ( L/LL/KL fin tubes ),4台缠绕、镶嵌翅片管机,日生产力3000米
L型翅片管在光管外侧缠绕铝翅片,双L型翅片管在光管外侧缠绕铝翅片,在光管根部形成LL形状,传热性能和抵大气腐蚀能力高于L型翅片管,可应用于湿式空冷器。这种翅片管的翅片根部互相重叠与管壁接触良好,对管壁完全覆盖,可止大气对管子表面的接触和腐蚀,使用温度有一定提升;KL型翅片管,在制造时,光管表面先经过滚花,绕片时再在L根部的上面同步滚压1次,增强了不易被腐蚀性能,并提升了传热效率。
二、双金属绕片管加工尺寸及参数 ( L/LL/KL )
材料名称 | 规格 | 壁厚mm | 片距mm | 片厚mm | 片高mm |
铜管 不锈钢钢管 碳钢钢管 | Ф14 | >1 | 1.8-3.2 | 0.3-0.5 | 7 |
Ф16 | >1 | 1.8-3.2 | 0.3-0.7 | 8 | |
Ф19 | >1 | 2.3-3.8 | 0.3-0.7 | 9 | |
Ф25 | >1.2 | 2.3-5 | 0.3-0.7 | 10-18 | |
Ф32 | >1.5 | 2.5-6 | 0.3-0.8 | 14-16 | |
Ф38 | >1.5 | 2.5-6 | 0.4-0.8 | 14-16 |
